Découverte des ondes courtes

Une passion ancienne que j'avais fût d'écouter les stations radios étrangères qui émettaient en Français à des créneaux horaires bien définis.
La station la plus lointaine que j'ai eu l'occasion d'écouter fût l'Australie. Les ondes, se réfléchissant sur les hautes couches de l'atmosphère, permettent cet exploit.

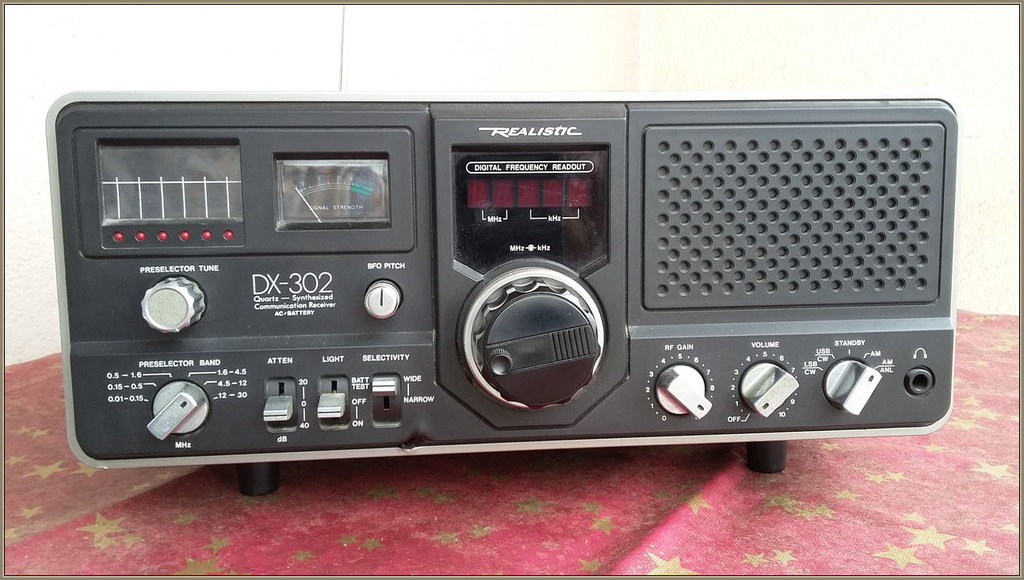

Voici le poste que j'utilisais pour écouter, donc pas de transmission ou émission. On nous appelait des SWL (Short Wave Listener)

On pouvait écrire à ces stations et on recevait parfois des cartes QSL confirmant l'écoute de la station, comme ci-dessous






Ce rapport d'écoute a mis près de 1 an pour me parvenir !


Voici quelques modulations reçues sur les ondes courtes.





la SSTV

Cela veut dire ''Slow Scan Télévision'' ou télévision à balayage lent. C'est la transmission d'une image selon un mode bien défini, dont la durée de transmission peut aller jusqu'à 5 mn.
Pour décoder cela, j'utilise le programme ''MMSSTV'' (sous Windows) ou ''Robot36'' (sous Androïd) que l'on trouvera facilement sur le Net.
Avec mon PC je mets ma carte son en mode mixage et avec androïd le son émis, près du micro de son mobile. Cela fonctionne très bien.







Ici nous décoderons avec le mode ''Martin 1'' - la réception de l'image dure 114 sec. - la résolution est de 320x256 pixels.







Cette autre image codée en mode ''Robot 72'' sera reçue en 72 sec. - la résolution est de 320x240 pixels.







Cette autre image est codée en mode ''PD 120'' - elle sera reçue en 120 sec. avec une résolution de 640x496 pixels.
La station spatiale ISS utilise beaucoup cette résolution



le RTTY

Après la réception d'images par SSTV voici le RTTY, une autre modulation pour recevoir du texte comme des infos d'agence de presse, des radio amateurs.
Pour décoder cela, j'utilise le programme ''MMTTY'' (sous Windows) que l'on trouvera facilement sur le Net.







le signal pour radio amateur est transmis à une vitesse de 45.45 Bauds, avec un signal Mark à 2121 Hz environ, un Shift de 170 Hz.
Les caractères sont codés sur 5 bits - il n'y a pas d'accents et tout est en majuscules.
l''information décodée ici fait référence au ''secret'' vu par un ancien espion Russe du KGB)







Ici une info transmise à une vitesse de 110 Bauds, avec un signal Mark à 1445 Hz, un Shift de 850 Hz.
Les caractères sont codés sur 8 bits - Les accents, majuscules, minuscules, signes divers sont transmis.
l''information décodée ici fait référence au sous-marin Français ''la Minerve'', disparue le 27 janvier 1968




Je ne capte plus grand chose en ondes courtes

Mais voilà le monde des ondes courtes n'est plus ce qu'il était jadis, car les stations qui émettaient disparraissent petit à petit pour se concentrer sur l'internet.
Le poste ondes courtes n'a plus le même intérêt. Une alternative est une clé usb spéciale !.
La clé devient un récepteur scanner à large bande de 24 Mhz à 1766 Mhz (sans trou) et tous modes: AM, FM, SSB, CW, DATA, ADSB, DMR.
Ce qui est bien c'est qu'on voit une sorte de traçage des stations quand elles émettent. (voir la vidéo plus bas)


la réception des ondes, avec cette clé est locale et donc autour de soi


l'autre solution ! le WEBSDR une clé SDR sur Internet pour continuer à écouter




Je n'ai plus besoin de mon poste de radio ondes courtes

On va se connecter sur websdr.org qui répertorie un grand nombres de stations dans différents pays.
On pourra ainsi choisir sa gamme de fréquences et même enregistrer ses écoutes. On retrouvera nos ondes courtes jusqu'à celle des satellites. Une fois qu'on comprend la manip ça va tout seul.

Cliquez ici pour aller sur 'websdr.org' directement



Pour terminer voilà une capture VIDEO que j'ai faite, lors d'une écoute d'un court QSO de radio-amateur au Qatar par le satellite Oscar 100.








ce 7/05/2024 à 08.26
